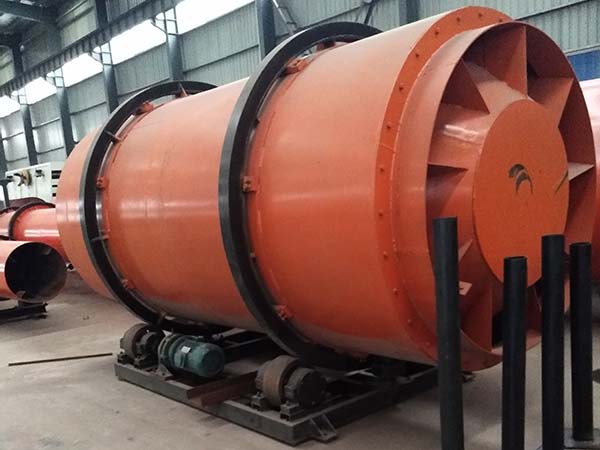

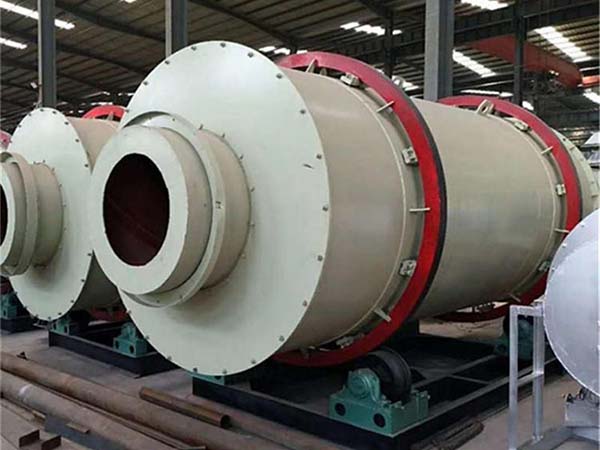

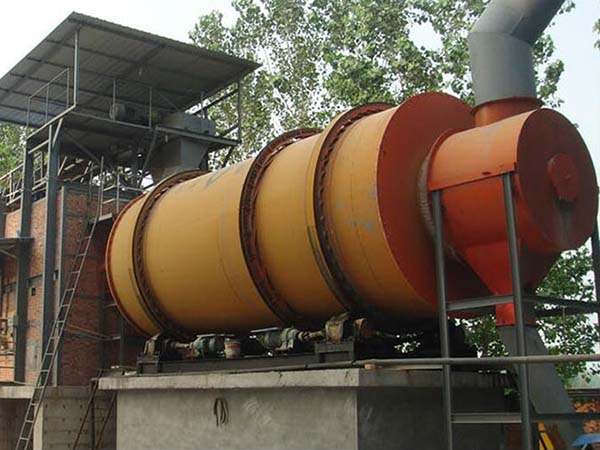

砂浆烘干机是一种处理大量物料的干燥器设备，由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于建材、冶金、食品、化工、煤炭、矿产业中。砂浆烘干机属转筒烘干机。一般适应于颗粒状物料，也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。特别是烘干沙子，砂浆烘干机烘干效果好。砂浆烘干机的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。
砂浆烘干机的工作原理：
物料由皮带输送机装置送入回转滚筒内层，实现顺流烘干，物料在内层的抄板下不断抄起，散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬起，呈进两步退一步的行进方式，物料在中层即充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时延长了烘干时间。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。在砂浆烘干机（黄沙烘干机）筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
砂浆烘干机的特点：
1、技术含量高，热损失少，筒体自我保温，热效率高达80%(单筒烘干机热效率仅为35%)，比单筒烘干节煤68%，产量提高50%-80%。
2、长度缩短，有利于制砂生产线工艺布置，减少厂房建筑面积，节约基础投资40%，占地面积20平方左右。
3、采用耐磨合金钢板，比普通钢板耐磨4倍，使用时间长。
4、热效率高，外筒温度低于60℃，出料温度低于60℃，出料温度低有利于除尘设备的使用时间，也可直接配套脉冲袋式除尘器。
5、无需大小齿轮传动，采用托轮传动，安装方便，运转率很高，电耗降低60%。
6、热风炉可配套沸腾炉、喷煤炉、手烧炉也可用于燃油、燃气炉等。
砂浆烘干机的技术参数：
|
型号
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直径(m)
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
长度(m)
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容积( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
转速(rpm)
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
处理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
湿沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干温度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生产能力(T/h)
|
黄沙25-30
矿渣20-25
|
黄沙30-35
矿渣25-30
|
黄沙35-40
矿渣30-35
|
黄沙45-50
矿渣35-40
|
黄沙65-70
矿渣60-65
|
|
电机
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
电机功率(kw)
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
减速机类型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
减速器传动比
|
29
|
29
|
29
|
29
|
29
|
