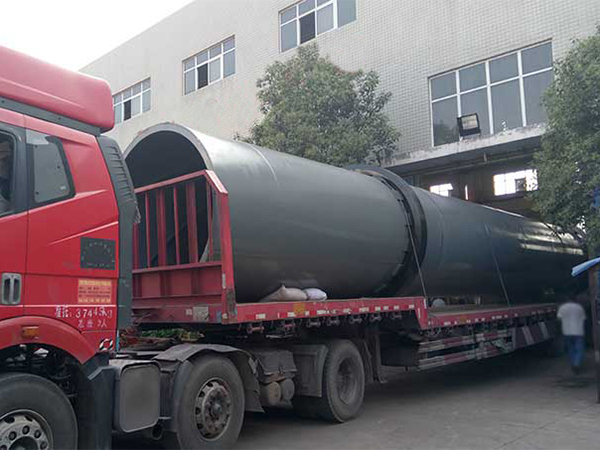

回转筒烘干机是物料加热干燥装置。回筒烘干机又称回转式圆筒烘干机该设备是由筒体、前辊圈、后辊圈、齿轮、挡辊、拖辊、小齿轮、出料部分、扬板、减速机、电机、热风道、进料溜槽、炉体等部分组成。另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
回转筒烘干机的主要特点
1、全窑有2～4个支点（大部分为3个支点），安装时容易保证托轮与窑轮带接触面平行于筒体轴线；
2、支承装置采用滚动轴承，使托轮支承结构大为简化，可以降低窑运转过程中的无用功损耗，也使维护和检修更加便捷；
3、轮带与筒体之间留有一定的间隙，保证筒体在正常工作状态下轮带紧箍在筒体上起到加强筒体作用；
4、传动系统采用新型的交流变频调速技术，与传统电磁调速、直流调速相比，其更加节能环保，而且调速范围大、效率高、调速精度高、运行平稳；
5、窑头、窑尾密封采用耐热钢鳞片密封代替老式的迷宫密封，使密封性能很优良、可靠性很高，并且使用寿命更长，更换便捷。

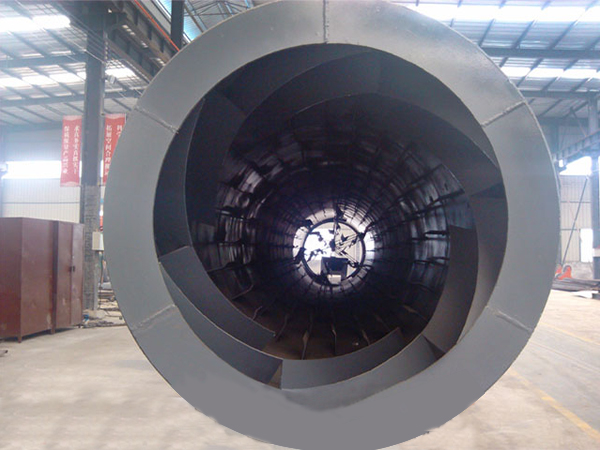

回转筒烘干机的内部结构改造
1、回转筒烘干机加设中心X形扬料板，减少热空洞，延长物料停留时间，提高热交换效率，减少高温气体的流失。
2、回转筒烘干机将进料端螺旋输送叶片去掉，改为三角形筋板，可用厚6mm钢板制作，短直角边高度与进料端挡圈同高度，并焊牢，长直角边长度为800mm，与烘干内筒焊牢，间隔50mm焊一圈，自然形成1个锥形进料器。其作用是减缓物料在高温带流速，并充分吸收热量，提高热交换率，并能够降低烘干机前端温度，避免烧坏筒体及挡料圈。
3、改造进料管角度，只要不影响进料，尽可能将下料筒提高，以上端不与烘干机挡料圈接触为宜，但伸入筒体内部不可过长，可控制落料点离挡料圈200mm以内。以防前端无料，温度过高烧坏挡料圈与筒体，下料溜管提高后，既有利于高温气体的流通又防止烧坏溜管，物料自然下落形成料幕，与高温气体直接接触，热交换率提高。
4、改造机尾低温烘干带约筒体长度l/3处的L形扬料板，一般L形扬料板都是垂直90°固定，可周圈依次按30、90、120的角度焊接。这样通过烘干机旋转，扬料板在不同的空间高度扬料分布面积大，热交换率高。
回转筒烘干机的工作原理
干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促使物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
回转筒烘干机的技术参数
规格（m）
（直径×长度）
|
筒体容积
（m3）
|
生产能力
（t/h）
|
安装斜度
（%）
|
较高进气温度
（℃）
|
主电动机
（kw）
|
总重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
