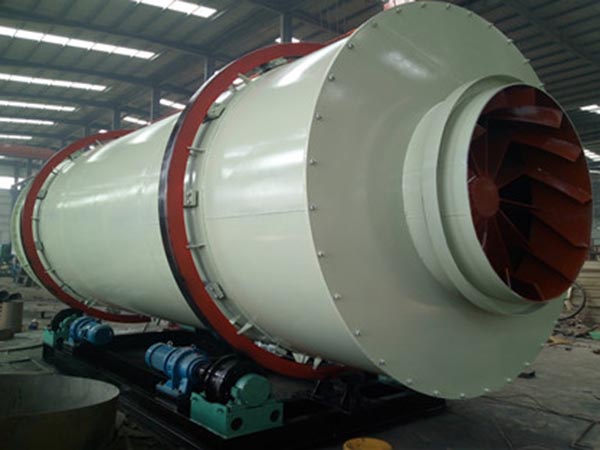

三筒烘干机设备是通过对单筒烘干机的单筒体改为套叠在一起的三筒，以缩短烘干机体的外形尺寸。该机工作时，物料和热气流依次进入内至外筒体，在机体Z形往复折流后，充分利用热能烘干物料后再卸出。烘干机筒体部分由三个同轴水平放置的内、中、外筒套叠组成，这就使筒体的截面得到充分的利用。其筒体外形总长度约为与之相当的单筒的30-35%。从而大幅度地减少占地面积和厂房建筑面积。该机的支承装置，是在外筒上轮带与托轮支承，由电机直接带动托轮。通过托轮与轮带摩擦，使筒体转动。该机总体结构紧凑、合理、简单，为便于磨损件的检修更换，在中间设计成轴向剖分式，用螺栓固定连接。
三筒烘干机设备的工作原理
物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到很好的干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。
三筒烘干机设备的主要特点
1、设备所需投资是国外进口产品的1/6。
2、物料终水份确保0.5%以下，是干混砂浆及矿渣粉生产线的产品。
3、筒体自我保温热效率高达70%以上（传统单筒烘干机热效率仅为35%），提高热效率35%。
4、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。
5、比单筒烘干机减少占地50%左右，土建投资降低50%左右，电耗降低60%。
6、用户可根据要求轻松调控所要的终水份指标。
7、出气温度低，除尘设备使用时间长。
8、不用大小齿轮传动，采用托轮传动。
三筒烘干机设备的技术参数
|
型号
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直径(m)
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
长度(m)
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容积( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
转速(rpm)
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
处理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
湿沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干温度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生产能力(T/h)
|
黄沙25-30
矿渣20-25
|
黄沙30-35
矿渣25-30
|
黄沙35-40
矿渣30-35
|
黄沙45-50
矿渣35-40
|
黄沙65-70
矿渣60-65
|
|
电机
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
电机功率(kw)
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
减速机类型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
减速器传动比
|
29
|
29
|
29
|
29
|
29
|
