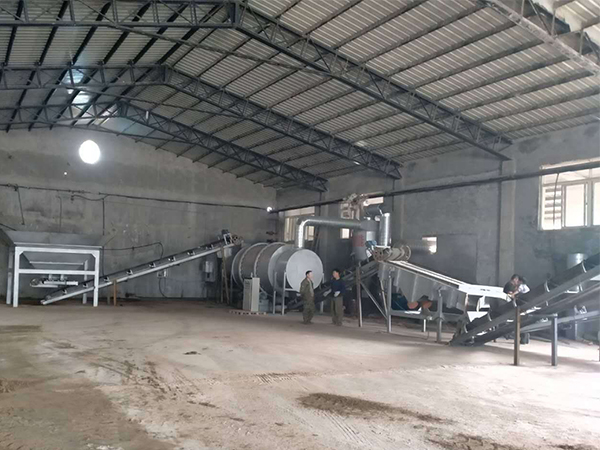

江砂烘干机广泛用于建材，冶金、选矿、化工、水泥等行业，主要用于矿渣、石灰石、粘土、河沙、石英沙、水渣等湿性大、比重大的的物料。砂子烘干机生产线，主要由回转筒体、引风设备、高速打散设备、扬料板，自清扫装置、 传动装置，输送设备、热风设备、减速机、支撑装置及密封装置等部件组成。全套沙子烘干设备设计合理，制作精良，性能稳定、工艺先进、产量高，能耗低，占地面积小、机械化程度高等优点。
江砂烘干机干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高- -端加入， 载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。 湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。沙子烘干机筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、 烟道
热气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
江砂烘干机的特点
1、江砂烘干机抗过载能力强，处理量大，燃料消耗少，干燥成本低;
2、采用顺流干燥方式，热空气与湿物料由同一侧进入干燥机，可以利用高温空气获得很高的蒸发强度，干燥机出口温度低，热效率高;
3、可根据不同的物料性质改变运行参数，使物料在干燥机筒体内能够形成稳定的全断面料幕，质热交换更为充分;
4、采用新型给料、排料装置，解决了传统沙子烘干机给料堵塞、不连续、不均匀和返料等现象，降低了除尘系统的负荷;
5、江砂烘干机实现了“零水平推力”，大大减少了挡托轮的磨损，筒体运转平稳可靠;
6、采用“调心式托轮装置”，使托轮和滚圈的配合远呈线性接触，从而大大降低了磨损和动力损耗;
7、可根据用户要求控制产品水分。
江砂烘干机的技术参数
|
型号
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直径(m)
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
长度(m)
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容积( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
转速(rpm)
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
处理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
湿沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干温度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生产能力(T/h)
|
黄沙25-30
矿渣20-25
|
黄沙30-35
矿渣25-30
|
黄沙35-40
矿渣30-35
|
黄沙45-50
矿渣35-40
|
黄沙65-70
矿渣60-65
|
|
电机
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
电机功率(kw)
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
减速机类型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
减速器传动比
|
29
|
29
|
29
|
29
|
29
|
