三回程河沙烘干机是烘干河沙、沙子等不易粘结物料的较佳选择设备，只要用手捏松开后可以自然散开的物料，都可以用三回程烘干机进行烘干。所谓三回程烘干机就是具有三层隔热效果并实现循环自保温结构体的高效烘干机设备，是由三个筒体按照一定的数学关系合理镶嵌，有效地防止了热量的散发，其热值利用率约达90%以上，是目前热能利用率较高的一种工业烘干机。主要优点在于比传统单筒式烘干机保热效果很好，本烘干机由内筒、中筒及外筒形成一个自保温循环结构体，工作效率很高，很节能，环保、也很稳定。

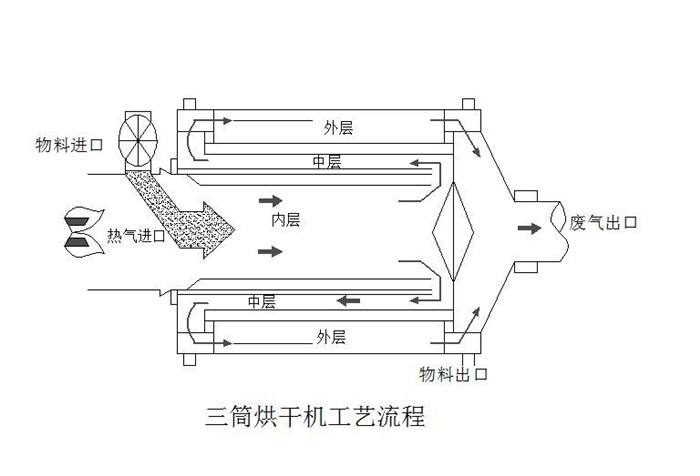

三回程河沙烘干机的工作原理
1、三回程烘干机主机具有三个筒：中筒、内筒和外筒，沙子入内筒、再进入中筒，后从外筒被排出，正是由于这种三筒的热循环，才使得该设备的保温，烘干效率更高。
2、物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换。
3、物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到干燥状态。
4、物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥的物料在热风作用下行进排出滚筒，没有达到干燥的湿物料因自重而不能行进，物料在此矩形抄板内进行干燥，由此完成干燥目的。
三回程河沙烘干机的特点
1、设备投资约是国外进口产品的20%，采用耐磨锰板制造，比普通钢板耐磨约3-4倍。
2、物料初水分5-25%，终水分确保0.5-1%以下，是水泥厂矿渣粉，干粉砂浆生产线等各种烘干工程的产品。
3、比传统单筒烘干机提高热效率约40%，其热利用率约达90%以上。
4、燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-100mm以下块料、粒料、粉状物料。
5、比单筒烘干机减少占地面积约50%，土建投资降低约60%，安装和操作更方便。
6、无漏风现象，解决了密封难点。
7、出料温度≤60度，可直接进料库，无需进冷却棚冷却。
8、外筒体温度≤60度，废气温度＜120度，先进的除尘设备使用时间长2倍以上。
9、耗煤是单筒烘干机1/3左右，节电约40%，吨标煤耗＜9公斤。
三回程河沙烘干机适用物料
三回程河沙烘干机一般适应于颗粒状物料，特别是烘干沙子，沙子烘干机烘干效果好。沙子烘干机的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干河沙、人工砂、石英砂、矿粉、煤渣、各类沙，型砂，石英砂，黄沙，江沙，海沙，矿石砂，铁粉，铜渣，矿渣等。
三回程河沙烘干机的技术参数
|
型号
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直径(m)
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
长度(m)
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容积( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
转速(rpm)
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
处理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
湿沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干温度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生产能力(T/h)
|
黄沙25-30
矿渣20-25
|
黄沙30-35
矿渣25-30
|
黄沙35-40
矿渣30-35
|
黄沙45-50
矿渣35-40
|
黄沙65-70
矿渣60-65
|
|
电机
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
电机功率(kw)
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
减速机类型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
减速器传动比
|
29
|
29
|
29
|
29
|
29
|
