转筒烘干机的内部结构原理
发布时间：2024-09-18 15:09:22 浏览
次

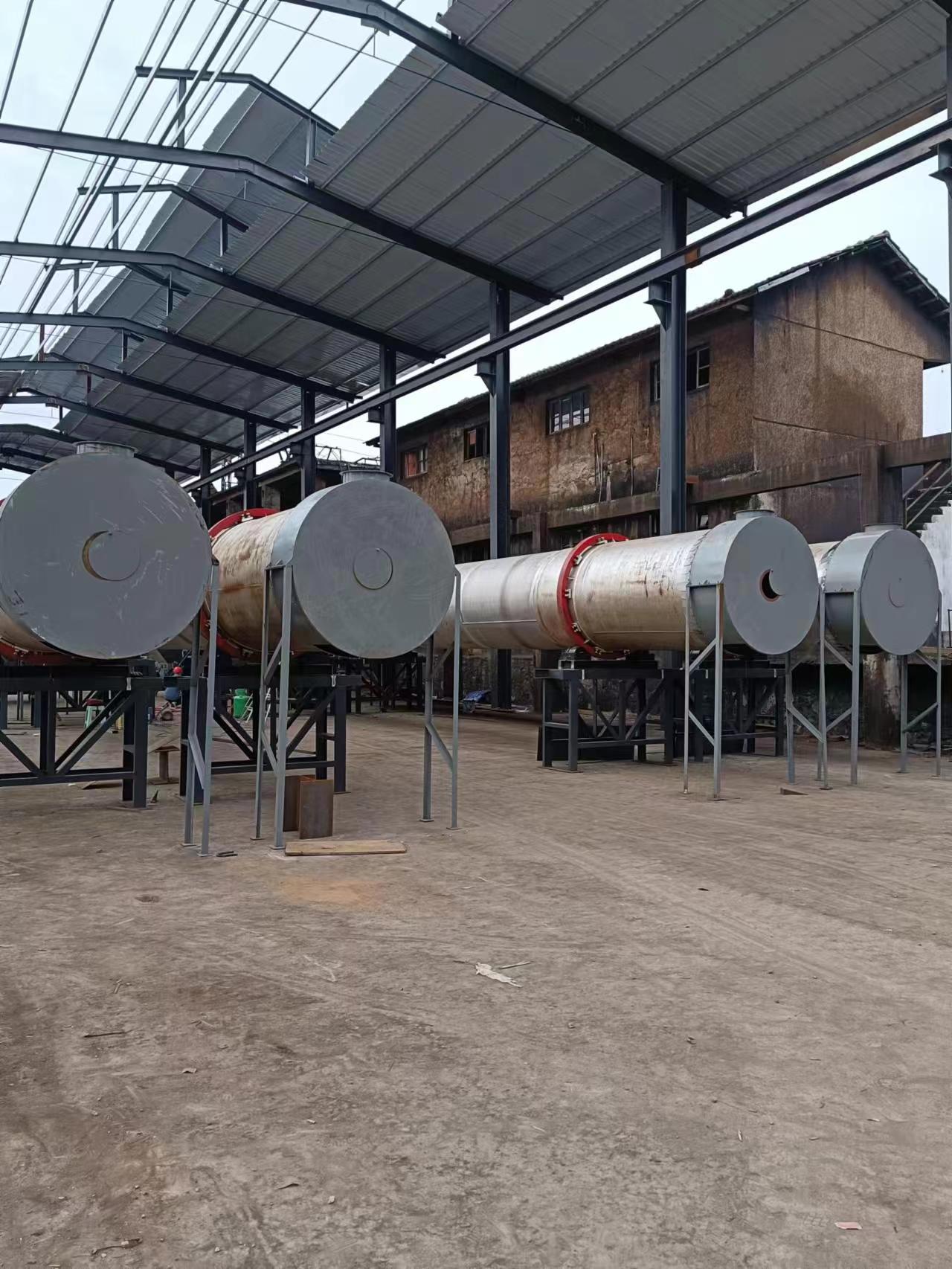

转筒烘干机一般是由10-20mm的钢板卷焊成一个圆筒体，其长度可达50m，直径可达5m，有效的长径比通常在8~10之间。烘干机的斜度在3°—60°范围内，直径较大的转筒要求的斜度较小。
烘干机通常配有两个轮带，在两对托轮上回转，转速一般在2-8r/min。驱 动装置的轮带一侧装有挡轮，以限制同体沿倾斜方向窜动。烘干机筒体 通过大齿轮在驱动装置作用下回转。由于筒体具有一定的斜度而且连续 不断的回转，物料在重力的作用下从高端向低端移动，在移动过程中逐 渐与热源产生的高温气体进行交换。zui后烘干后的物料从低端卸出，物 料所含水分蒸发后被气流带走，物料在烘干机内停留时间约为20—40分。
烘干机筒体内安装有扬料装置，这些扬料板使用的物料呈雨幕状自由落下，均匀分散在整个筒体截面上，增加了物料与热气流的接触面积，使得物料与热气体能充分的热交换。直扬料板适用于烘干塑性物料，可减少粘结倾向。直扬料板大都装在烘干机的为了断，为烘干黏性或潮湿物料之用。而45°和90°弯曲型扬料板则适用于能自由流动或水分较少的物料。装有扬料板的转筒烘干机的扬料率通常为12%—15%，格子式扬料装置可提高扬料率到25%—30%。较高的扬料率可使相同规格的烘干机提高烘干效率30%—50%。扬料板装置不宜太密，否则容易被大块物料卡住。沿筒体长度方向相邻两块物料板应互相错开以使物料与热气体有更多的接触机会。详情咨询：15670860299
