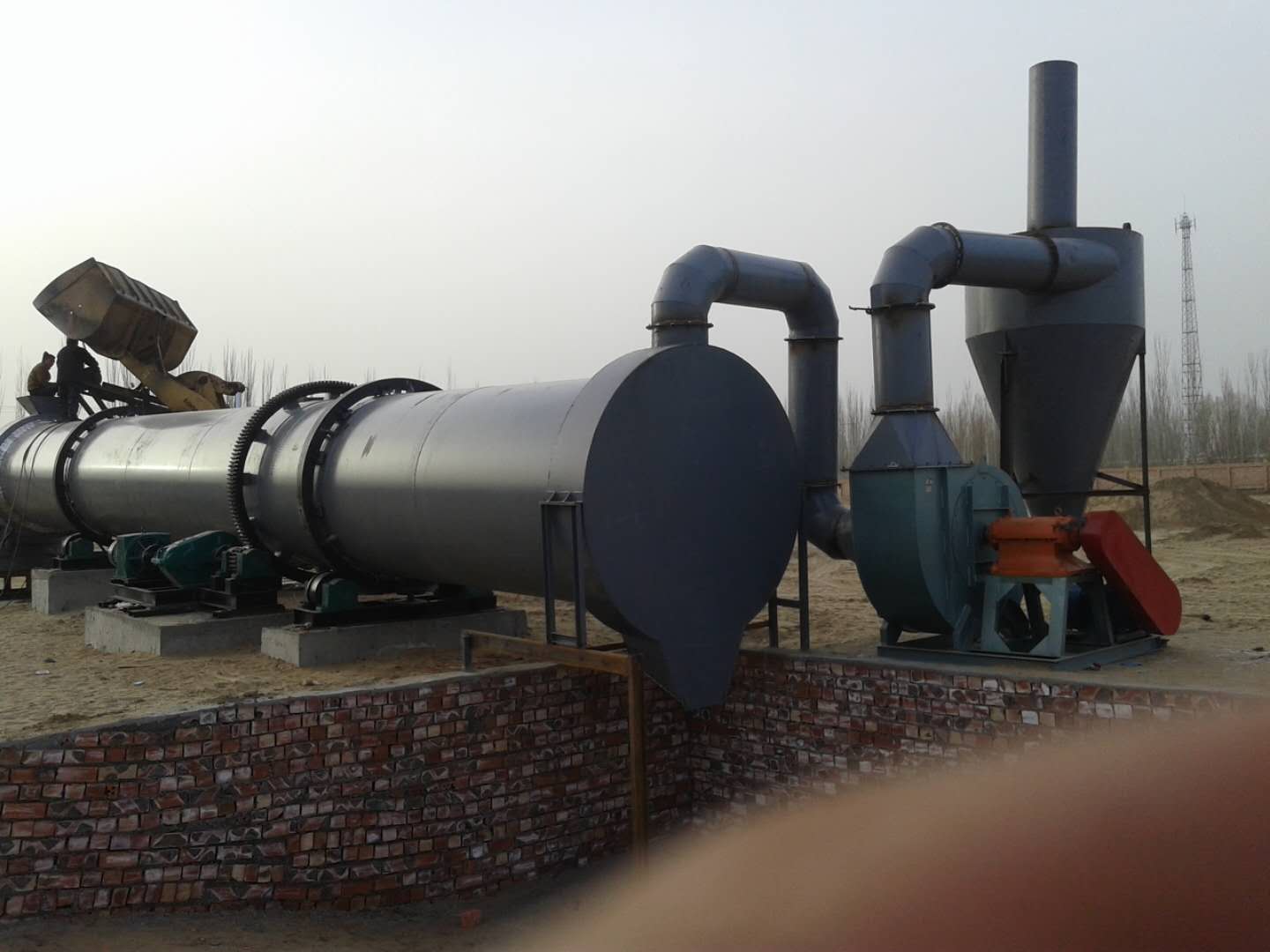

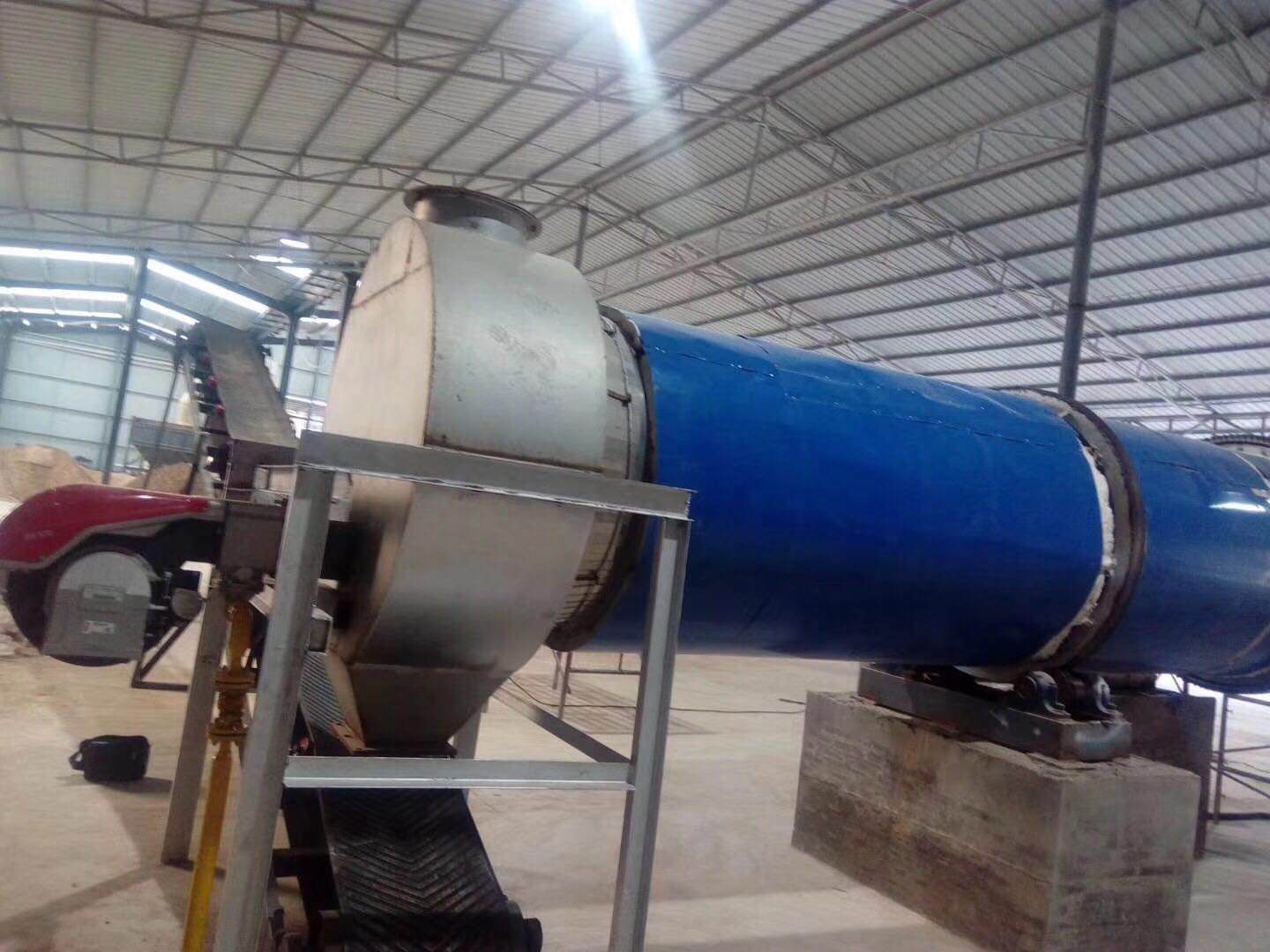

转筒烘干机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。扬料板分布及角度设计合理，性能可靠，因而热能利用率高，干燥均匀；为了控制烘干机的温度，在进出料装置上配置热电偶，通过温度表可显示烘干机进出料端的温度变化，为更好地控制筒体内的工作温度（一般350-380度）提供了依据。
干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。
