单筒烘干机也被称作转筒烘干机,筒体是立式旋转圆筒,其內部后焊用交叠排序的各式各样扬料板,具备构造合理,制做精湛,生产量高,耗能低,运行便利等优势。
单筒烘干机由旋转体、扬料板,传动系统,支撑点设备及密封环等组件构成。烘干机是一个与水平方向略成偏斜的圆筒,物料从较高的一端添加,高溫热烟尘与物料并流进到筒体,伴随着筒体的旋转,物料因为重力作用的功效运作到较低一端。在圆筒内腔上配有抄板,把物料抡起又倾洒,使物料与气旋的触碰外表扩大,以提升干躁速度并推动物料向前。干躁后的物料从底部下边收集。
![](/uploadfile/image/20240626/20240626155968636863.jpg)
滚筒烘干机的工作原理:在物料干躁的环节中,湿物料由带式输送机或斗提机送至料仓,随后经料仓的上料机根据投料管路进到投料端。投料管路的倾斜度要超过物料的当然倾斜度,便于物料成功注入空气干燥器内。空气干燥器圆筒是一个与直线略成偏斜的转动圆筒。物料从较高一端添加,载热体由中低端进到,与物料成倒流触碰,也是有载热体和物料一起顺水进到筒体的在筒体内腔上配有抄板,它的功效是把物料抄起来又撒落,使物料与气旋的触碰外表扩大,以提升干躁速度并推动物料前行。
三筒烘干机由三个不同直径的同心圆筒按照一定的数学关系和结构形式,彼此相嵌组合而成的。
三筒烘干机可适应煤、油、气等多种燃料,能烘干块状、粒状、粉状等多种物料,符合国家创建环境友好型、资源节约型社会的政策、是替代传统烘干设备的环保节能型产品。
根据热功原理,筒内装有不同角度和间距的扬料板和导料板,这种结构能够保证被烘干物料在重力作用下沿着螺旋的运动方向运动,在筒内保持足够的停留时间和充分的分散度,致使物料在筒内与来自燃烧室内的热气流进行充分的热交换,消除了常规烘干设备截面常出现风洞而引起的热交换面积小、单位容积蒸发强度低的缺陷。
![](/uploadfile/image/20240626/20240626160812821282.jpg)

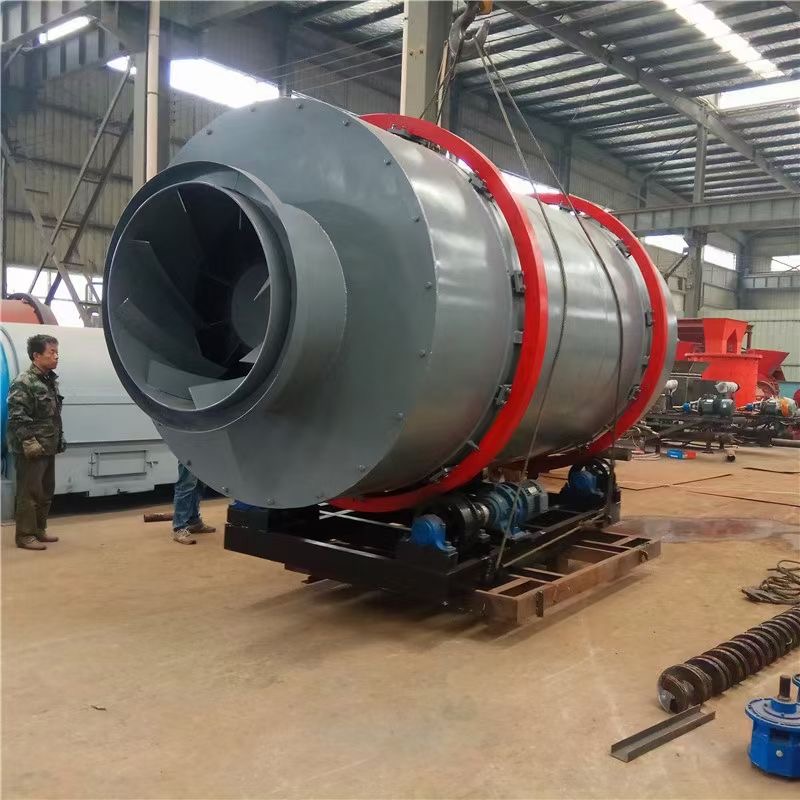

三筒烘干机针对初水分不是很高、比重适中、烘干过程中流动性变化一般的物料特点是设计的。具有结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一,工作可靠,能耗低,热效率高,物料烘干效果好,容易实现自动化控制,操作人员少。
1.采用新型组合式扬料装置.物料终水份确保0.5%以下,可根据用户要求轻松调控所要的终水份指标。
2.筒体自我保温热效率高达80%以上(传统单筒烘干机热效率仅为35%)提高热效率40以上%。
3.燃料可适应煤、油、气。
4.比单筒烘干机减少占地面积50%左右,土建投资降低50%左右,电耗低于60%。
5.采用合金钢板制造比普通钢板耐磨4倍,整机维修量很小。
6.出气温度低,除尘设备使用时间长。
7.采用托轮转动,传动功率小。
8.热风炉可配套沸腾炉、喷煤炉、手烧炉、也使用于燃油、燃气炉,能烘20 mm以下的块料、粒料、粉状物料。
