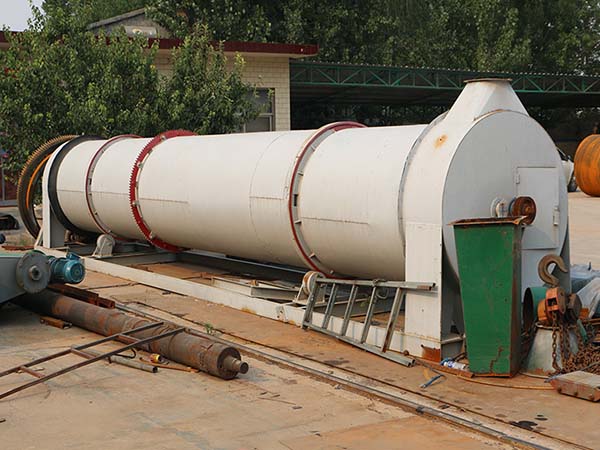

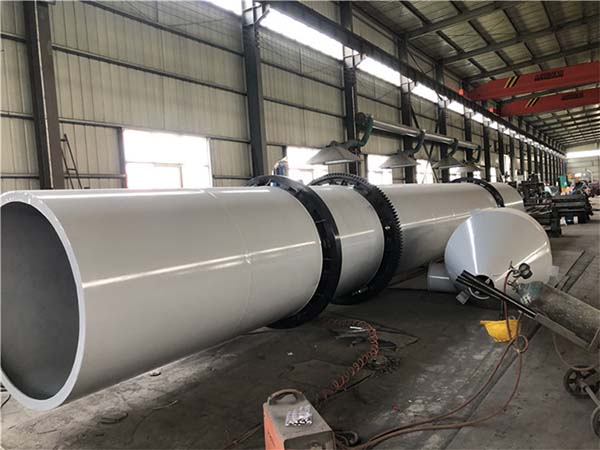

粉煤灰烘干机筒体是卧式回转圆筒，其内部从前至后焊有交错排列的各式抄板，具有结构合理，制作精良，产量高，能耗低，运转方便等优点，是矿山设备中应用较为广泛的一种烘干机设备。
粉煤灰烘干机性能特点：
1、对物料适应性强，采用新型内部结构，强化了对已分散物料的清扫和热传导作用，解决了筒体内壁的沾粘现象，对物料水分、粘性的适应性更强。
2、快速烘干，通过内螺旋搅拌、扫散、抄板，推进物料运动，逆流传导脱湿，解决高湿、高粘结物料粘结筒壁的难题，快速完成整个烘干过程。
3、烘干效率高，粉煤灰烘干机解决了传统烘干机顺流脱湿造成的同向运动过程中，随系统温度降低后水蒸气返回物料的问题，提高烘干效率。
4、能耗小，粉煤灰烘干机烘干过程中，热气流从尾部向前运动，与物料充分接触，通过热传导、对流、辐射传热量充分利用，节约能源。
5、出气温度低，除尘设备使用时间长。
6、采用新型组合式扬料装置，可根据用户要求轻松调控所要的终水份指标。
7、自动化程度高，操作方便，运转平稳。
粉煤灰烘干机工作原理：
在热风炉的热风温度达350℃时，在PC系统指示下，各设备开始工作。湿料输送设备将水份低于20％的湿粉煤灰送入打散喂料机内，打散喂料机具有打散和输送双重功能，使物料均匀地送人带式输送机，然后进入储料仓，再经过螺旋喂料器，均匀的将粉煤灰送入干燥滚筒内。粉煤灰烘干机将湿灰先由输送机送入卧式旋切机进行破碎，以防块状物料进入烘干筒内影响烘干效果，破碎后的物料再送入烘干滚筒，筒体内有很多抄板，排列为螺旋形，通过筒体的旋转带动抄板将物料不停的抛起、扬撒，且筒壁的击打装置再次对物料进行破碎，扬起的物料与由引风系统传入的热气流充分接触，进行热交换，蒸发水分，完成干燥，由出料口排出，排出的含尘湿气经过除尘设备统一收尘。粉煤灰烘干机——节能，有效，环保。湿粉煤灰与热气流进行了充公的热交换，其主要方式为对流和热传导，辐射的方式也有一定的作用。滚筒结构有利于沿长物料在设备内的停留时间，即增加了热交换时间，提高了热能使用效率。
粉煤灰烘干机粉煤灰的用途：
粉煤灰烘干机烘干后的粉煤灰可用作水泥、砂浆、混凝土的掺合料，并成为水泥、混凝土的组分，粉煤灰作为原料代替黏土生产水泥熟料的原料、制造烧结砖、蒸压加气混凝土、泡沫混凝土、空心砌砖、烧结或非烧结陶粒，铺筑道路；构筑坝体，建设港口，农田坑洼低地、煤矿塌陷区及矿井的回填；也可以从中分选漂珠、微珠、铁精粉、碳、铝等有用物质，其中漂珠、微珠可分别用作保温材料、耐火材料、塑料、橡胶填料。
粉煤灰烘干机系统设计中应注意的问题
1、初水份的控制。从电厂刚刚排放出来的湿粉煤灰水份一般在45％左右。这时立即烘干，生产成本较大，对设备亦构成较大压力。在通风良好的地方堆放15天左右，使水份下降至20％左右，再进行处理。
2、除尘器的选型。因粉煤灰颗粒细、密度轻，干燥后在负压状态下，易被气流带走，导致流体介质发生变化，且含尘气体水份较大。除尘器应依据上述工艺状态进行选择。
3、干料输送设备应注意密封。
4、热风炉的选择。热风炉应选用效率高，能充分燃用劣质煤，操作方便的炉型。
粉煤灰烘干机技术参数：
规格（m）
（直径×长度）
|
筒体容积
（m3）
|
生产能力
（t/h）
|
安装斜度
（%）
|
较高进气温度
（℃）
|
主电动机
（kw）
|
总重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
