高湿物料烘干机是一种低燃烧、高效率的干燥设备。该机可将初含水85%以下的高湿物料一次烘干至终含水13%以下，适合于畜禽饲养、食品酿造、制糖、制药等行业处理各种高湿废弃物，下脚料以及多种化工原料，如鸡粪、酒精槽、酒槽药渣、果糖渣、酱醋渣、甜菜渣、动物体屠宰内容物、煤泥、膨润土等等，是用于资源开发和环境保护的较为理想的设备。 该套设备主要由滚筒破碎干燥机、燃烧炉、进料螺旋、输送管道、除尘器、关风器、引风机、控制柜等组成。
高湿物料烘干机的特点：
1.高湿物料烘干机投资是国外进口产品的20%，采用耐磨锰板制造，比普通钢板耐磨3-4倍。
2.物料初水分15%，终水分确保0.5-1%以下，是水泥厂矿渣粉，干粉砂浆生产线等各种烘干工程的产品。
3.比传统单筒烘干机提高热效率达40%以上。
4.高湿物料烘干机燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-40mm以下块料、粒料、粉状物料。
5.比单筒烘干机减少占地面积60%左右。土建投资降低60%左右，安装方便。
6.高湿物料烘干机无漏风现象，解决了密封难点。
7.出料温度≤60度，可直接进料库，无需进冷却棚冷却。
8.高湿物料烘干机外筒体温度≤60度，废气温度<120度，除尘设备布袋使用时间长2倍以上。

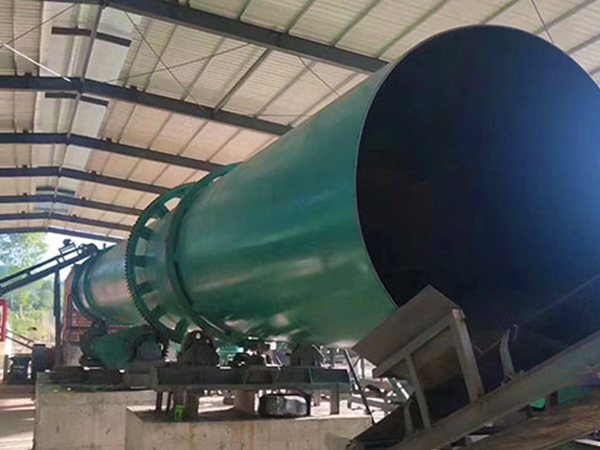

高湿物料烘干机的工作原理
高湿物料由皮带输送机或斗式晋升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便高湿物料顺利流入高湿物料烘干机内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入， 载热体由低端进入，与物料成逆流接触，也有载热:体和物料一起并流进 入筒体的。跟着圆筒的滚动物料受重力作用运行到较底的一端。高湿物料在简体内向前移动过程中，直接或间接得到了载热体的给热，使高湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在高湿物料烘干机筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大,以进步干燥速率并促使物料前进。载热体一般分为热空气、 烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾 含尘量，还应经由袋式除尘器或湿法除尘器后再放排放。

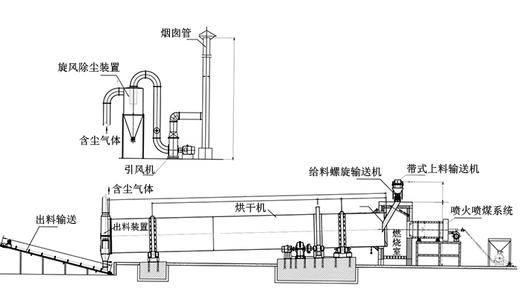

高湿物料烘干机的构成
1、筒体; 2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮; 8、出料部门; 9;扬板; 10、 减速机; 11、电机; 12、 热风道,13、进料溜槽; 14. 炉体等部i组成另外可根据用户需求设计煤气发生炉、燃烧室或配套晋升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
高湿物料烘干机的技术参数
|
型号
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直径(m)
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
长度(m)
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容积( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
转速(rpm)
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
处理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
湿沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干温度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生产能力(T/h)
|
黄沙25-30
矿渣20-25
|
黄沙30-35
矿渣25-30
|
黄沙35-40
矿渣30-35
|
黄沙45-50
矿渣35-40
|
黄沙65-70
矿渣60-65
|
|
电机
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
电机功率(kw)
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
减速机类型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
减速器传动比
|
29
|
29
|
29
|
29
|
29
|
